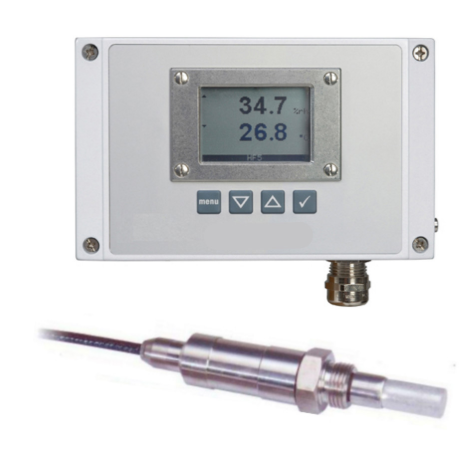

FM500EX防爆露點測試儀
FM500EX 是為在有爆炸危險的環境中精確測量溫濕度露點而專門研發的一款產品，符合最新國際標準。變送器具有堅固鋁外殼，可帶顯示。配以堅固的不銹鋼探頭，探頭可在0 區/20 區使用。變送器的認證區是1/21 區，帶電氣隔離的智能設計，無需本安電源。
特點
●堅固鋁制外殼
●測量范圍-80…60 ℃td
●壁掛或管道安裝
●防爆等級 （氣體和粉塵 ）
●在有爆炸危險區域安全運行
●無需本安電源的要求
●天然氣、過程處理和管線的露點
FM500EX防爆露點測試儀
產品概述
數據表
FM500EX 防爆露點測試儀
探頭性能
當周圍濕度增加或減少時，傳感器薄膜聚合物能夠吸收或釋放水蒸汽。合物的介電特性隨著傳感器周邊濕度的變化而變化，傳感器電容因之發生變化。電容可轉換為濕度讀數。在電容式聚合物傳感器與溫度傳感器結合使用情況下，露點值可通過濕度和溫度數值計算得出。自動校準功能實現了低露點測量穩定性的優化。在程序化動校準過程中，傳感器被定期加熱，感器冷卻至環境溫度的過程中測得濕和溫度，進而對任何可能的零點漂移補償修正。這一功能讓傳感器能夠長時間獲得精確的測量數據，極大減少了維護需求。
露點測量的典型應用
露點儀表被應用在常規氣體濕度極低的工業露點測量領域。露點通常是關鍵性參數，控制不到位會引發生產停機、損壞工藝設備，導致產品質量下降。在各種干燥和熱處理工藝中均需測量露點數據。在壓縮空氣中也要控制露點參數，濕度過大將會導致終端產品質量低劣、結冰和設備腐蝕問題。其他常見應用還包括醫用氣體、鋰電池生產的干燥環境以及電力行業使用的高電壓氣體絕緣設備。
防爆等級
EX II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
EX II 2(1) D Ex tb [ia Ga] IIIC T80?C Db
創新設計
本安型溫濕度露點變送器極端環境下的可靠測量解決方案，為需要準確測量溫度/濕度/露點等參數的用戶提供了非常完美的 解決方案，在線防爆溫濕度露點儀的結構設計非常精巧,采用標準的掛壁式安裝，可以方便地安裝在任何控制面板上，FM500EX綜合了領先的傳感器和集成電路技術，以高精度、高性能代表了世界上先進的濕度技術水平，將濕度、溫度和露點測量技術引領到一個新的高度。
測量參數
露點范圍 -80…60 ℃td
溫度范圍 -40...85 °C
露點精度 ±2 K ℃td (-50…20 ℃td)
±3.5 K ℃td (-60…-50℃td)
長期穩定性 <1 ℃td /年
露點響應時間?63:@-50℃td 典型值 <10分鐘
溫度響應時間?63:@-50℃ 典型值 <15分鐘
壓力阻抗 16個大氣壓
100個大氣壓 (帶SPH采樣室)
過濾器 燒結不銹鋼, 50 μm
測量間隔 2秒
CE/EMC標準 2004/108/EC
FDA/GAMP標準 滿足
EX 標識
EX II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
EX II 2(1) D Ex tb [ia Ga] IIIC T80°C Db
儀表技術指標
測量參數 溫度℃相對濕度%RH露點℃td
外殼材質/保護 鋁殼/IP66
電器鏈接 連接器EX-e端子(0.2…2.5 mm2)
供電電源 10…28VDC
模擬輸出 兩路4…20Ma兩線制
電氣隔離 支持
最大負載 500 Ohms
通訊接口 UART內部通訊接口
(僅用于室外防爆區）
其他參數
測量值帶曲線顯示
可以通過鍵盤配置
易于使用
本安型溫濕度露點變送器極端環境下的可靠測量解決方案，簡便的氣路連接和應用軟件，使用戶可以快速、簡單的設置儀表和進行測量。
